Em uma era dominada por computação em nuvem, inteligência artificial e conectividade ultrarrápida, é comum que a liderança de tecnologia concentre seus investimentos em softwares avançados e firewalls de última geração. No entanto, existe uma verdade implacável na engenharia de telecomunicações: nenhum sistema é mais veloz ou estável do que a camada física que transporta seus dados. O cabeamento estruturado corporativo é a espinha dorsal invisível que sustenta a continuidade operacional de escritórios, centros de distribuição, plantas industriais e hospitais.
A Crise Silenciosa da Camada Física: Por Que Falhas de Rede Nascem no Cabeamento
Estudos conduzidos por institutos globais de engenharia de redes apontam que aproximadamente 70% dos problemas intermitentes de conectividade e lentidão nas empresas têm origem na camada física (Camada 1 do Modelo OSI). Muitas equipes de suporte técnico passam dias investigando gargalos de banda em switches gerenciáveis, suspeitando de ataques de rede ou culpando operadoras de telecomunicações, quando a causa real é uma conectorização defeituosa, perda de retorno excessiva (Return Loss) ou diafonia alienígena (Alien Crosstalk) em cabos de rede instalados de forma inadequada.
Diferente de um cabo elétrico convencional, um cabo de rede de alta velocidade transporta frequências que chegam a 500 MHz (no caso da Categoria 6A) ou até gigahertz em links ópticos. Qualquer compressão mecânica indevida, raio de curvatura desrespeitado, proximidade de motores elétricos ou decapagem excessiva dos pares trançados degrada a integridade do sinal, gerando retransmissão massiva de pacotes TCP e derrubando a taxa efetiva de transferência (throughput).
Normas Técnicas Internacionais e Brasileiras: O Alicerce da Padronização
O cabeamento estruturado não é uma simples passagem de fios; trata-se de um sistema de engenharia rigorosamente normatizado para garantir que qualquer equipamento de telecomunicação de qualquer fabricante opere com 100% de interoperabilidade durante um ciclo de vida mínimo de 15 a 20 anos. As principais diretrizes técnicas seguidas pela equipe de engenharia da Field Services e Infraestrutura da Nexus TI incluem:
- ANSI/TIA-568 (Padrão Americano de Referência Global): Define os parâmetros de desempenho para cabeamento de par trançado balanceado e óptico, topologias em estrela hierárquica, distâncias máximas de canal (90 metros de link permanente somados a 10 metros de patch cords, totalizando 100 metros) e pinagens T568A e T568B.
- ISO/IEC 11801 (Padrão Internacional): Estabelece requisitos genéricos de cabeamento para edifícios comerciais e ambientes industriais, classificando o desempenho em Classes (Classe E para Cat6, Classe EA para Cat6A, Classe F para Cat7).
- ABNT NBR 14565 (Norma Brasileira para Edifícios Comerciais): É a norma técnica nacional obrigatória no Brasil, adaptando as exigências da ISO/IEC e TIA à realidade construtiva brasileira, incluindo caminhos de cabos, salas de telecomunicações (TR) e aterramento elétrico de telecomunicações (NBR 5410).
- ABNT NBR 16665 (Cabeamento para Data Centers): Norma brasileira voltada especificamente para centros de processamento de dados de alta densidade, especificando redundância física de caminhos, controle térmico de esteiramentos e categorias mínimas recomendadas.
Matriz Comparativa de Tecnologias de Cabeamento: Cat6 vs. Cat6A vs. Fibra Óptica
A escolha correta do meio de transmissão define o retorno sobre o investimento (ROI) da infraestrutura. A tabela abaixo sintetiza as principais diferenças técnicas entre as soluções metálicas e ópticas disponíveis no mercado corporativo atual:
| Categoria / Meio | Largura de Banda | Velocidade Máxima | Distância 10 Gbps | Suporte a PoE (802.3bt) | Aplicação Típica |
|---|---|---|---|---|---|
| Categoria 5e (Cat5e) | 100 MHz | 1 Gbps | Não suporta | Limitado (PoE 15.4W) | Legado, telefonia básica e automação simples |
| Categoria 6 (Cat6) | 250 MHz | 1 Gbps (10G até 55m) | Até 37m a 55m (condicional) | PoE+ (30W) | Estações de trabalho convencionais e impressoras |
| Categoria 6A (Cat6A) | 500 MHz | 10 Gbps (10GBASE-T) | 100 metros completos | PoE++ Type 4 (90W) | Data Centers, Wi-Fi 6/7, câmeras IP 4K e workstations |
| Fibra Óptica Multimodo (OM4) | 4700 MHz·km (850nm) | 40 Gbps / 100 Gbps | Até 400 metros (10G) | Não aplicável (apenas dados) | Backbone interno de edifícios e interconexão de switches |
| Fibra Óptica Monomodo (OS2) | Praticamente ilimitada | 100 Gbps a 400 Gbps+ | Até dezenas de quilômetros | Não aplicável (apenas dados) | Backbone de campus, interligação de galpões e links WAN |
Por Que a Categoria 6A Tornou-se o Padrão Ouro para Novas Instalações?
Embora o cabo Cat6 tradicional suporte conexões de 10 Gbps em distâncias curtas (até 37m a 55m sob condições controladas), ele sofre severamente com o fenômeno denominado Alien Crosstalk (ANEXT) — o ruído eletromagnético induzido por cabos vizinhos amarrados no mesmo feixe de eletrocalha.
A Categoria 6A foi projetada especificamente para resolver essa limitação. Com diâmetro físico ligeiramente maior e passo de torção diferenciado entre os pares (ou uso de blindagem F/UTP ou S/FTP), o Cat6A garante imunidade absoluta ao ruído de feixe, permitindo que os 10 Gbps operem com estabilidade total na distância máxima de 100 metros.
Além disso, a proliferação de pontos de acesso Wi-Fi 6 (802.11ax) e Wi-Fi 7 (802.11be) exige portas de rede multi-gigabit (2.5G e 5G) e alta capacidade de alimentação elétrica via Power over Ethernet (PoE++ até 90W). Cabos Cat6A possuem condutores de cobre mais espessos (geralmente 23 AWG), dissipando o calor acumulado nos feixes e evitando a queima prematura de isolamento e conexões.
Topologia Hierárquica e Organização de Racks: A Engenharia por Trás do Armário
Um dos cenários mais comuns encontrados pela equipe de serviços gerenciados da Nexus TI em novos clientes corporativos é o infame “ninho de cabos” ou “macarrão” nos racks centrais. Racks desorganizados não são apenas feios esteticamente; eles geram problemas operacionais graves:
- Obstrução do Fluxo Térmico: O acúmulo de patch cords desordenados bloqueia a ventilação dos switches e servidores, gerando superaquecimento, perda de pacotes e redução drástica da vida útil do hardware ativo.
- Aumento Explosivo do MTTR (Tempo Médio de Reparo): Quando ocorre uma interrupção em um ponto crítico, os técnicos perdem horas tentando rastrear um cabo sem identificação visual ou lógica.
- Desconexões Acidentais: Em intervenções corriqueiras, cabos esticados sem alívio de tensão são acidentalmente desconectados, derrubando setores inteiros de atendimento ou faturamento.

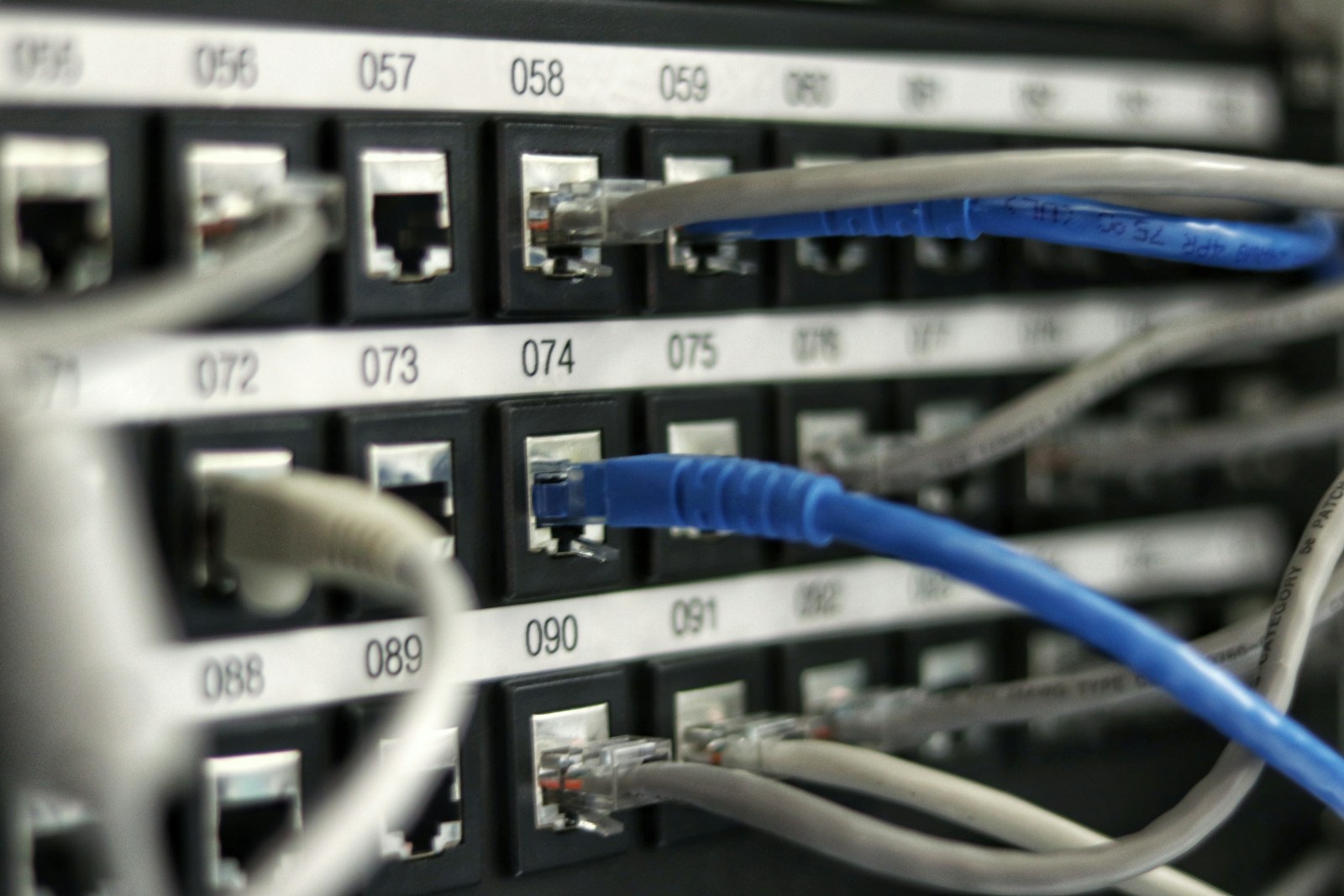

Princípios de Organização de Racks de Alta Densidade
- Distribuição Modular em Patch Panels Angulados: Eliminam a necessidade de guias horizontais intermediárias em muitos projetos, direcionando os cabos diretamente para as guias verticais de grande capacidade.
- Rotulagem com Identificação Unívoca: Cada tomada RJ45 no posto de trabalho deve conter a numeração correspondente exata no patch panel do rack (ex: TR-01-PP-02-P-24), utilizando etiquetas indeléveis em poliéster térmico.
- Cabos com Revestimento LSZH (Low Smoke Zero Halogen): Em edifícios de escritórios e locais com concentração de pessoas, cabos LSZH são indispensáveis: em caso de incêndio, não emitem gases tóxicos e corrosivos como o PVC tradicional, preservando vidas humanas e circuitos eletrônicos.
Certificação de Rede com Analisadores de Campo (Fluke DSX): O Teste da Verdade
Existe uma diferença gigantesca entre “testar continuidade” com um testador de cabos simples de R$ 50 e certificar um enlace estruturado conforme as normas ANSI/TIA e ISO. O testador básico apenas verifica se os 8 pinos estão conectados na mesma ordem. Ele é totalmente incapaz de medir a física da alta frequência.
A certificação oficial executada pela Nexus TI utiliza analisadores de campo certificados (como a linha Fluke Networks DSX CableAnalyzer). Esses equipamentos enviam frequências de teste em toda a largura de banda especificada e medem parâmetros cruciais:
- NEXT (Near-End Crosstalk): Mede o quanto o sinal emitido por um par interfere nos pares receptores adjacentes no mesmo lado do conector.
- Return Loss (Perda de Retorno): Mede a quantidade de sinal refletido de volta para o transmissor devido a variações na impedância do cabo ou conector mal terminado.
- Propagation Delay e Delay Skew: Mede a velocidade de propagação do sinal e a diferença de tempo de chegada entre os 4 pares. Se a defasagem for alta, o protocolo Gigabit não consegue reconstruir os frames.
- Resistência de Loop DC e Desbalanceamento: Parâmetro crítico para certificar que os cabos suportam alimentação PoE de alta potência sem desarmar as fontes dos switches.
Ao término do projeto, a empresa recebe um relatório criptografado em PDF contendo o gráfico de atenuação e conformidade de cada ponto instalado. Esse laudo formal é o documento que permite ao cliente obter a garantia estendida de 15 a 25 anos concedida pelos maiores fabricantes globais de conectividade (como Furukawa, CommScope e Panduit).
Como a Nexus TI Executa Projetos de Infraestrutura e Field Services
Com presença e capacidade de mobilização em todo o território nacional, a Nexus TI atua desde o levantamento topográfico e projeto executivo até o lançamento de cabos, montagem de infraestrutura em esteiramento e eletrocalhas, fusão de fibra óptica e certificação final.
Seja na montagem de um novo escritório corporativo, na expansão de uma fábrica ou na reorganização completa de racks legados em operação sem paralisação dos serviços (turnkey programado), nossa equipe de engenharia segue rigorosamente as melhores práticas da indústria para entregar ambientes imunes a falhas físicas.
Perguntas Frequentes sobre Cabeamento Estruturado (FAQ)
1. Vale a pena investir em Cat6A em vez de Cat6 em um novo escritório?
Sim, com certeza. Embora o custo de materiais seja de 15% a 25% superior, o custo da mão de obra de passagem e montagem de infraestrutura é praticamente o mesmo. Instalar Cat6A blinda a empresa contra a necessidade de obras civis nos próximos 15 anos, garantindo suporte nativo a 10 Gbps para computadores, servidores locais e antenas Wi-Fi 6 e 7 de alto consumo PoE.
2. Qual a distância mínima recomendada entre cabos de rede e cabos elétricos?
Pela norma ABNT NBR 14565 e TIA-569, cabos de par trançado UTP (sem blindagem) devem manter uma separação física mínima de 20 a 30 centímetros em relação a condutos de energia elétrica convencional de até 5 kVA. Se cruzarem em ângulos retos, a indução é minimizada. Onde não for possível manter essa distância física em calhas, é obrigatório o uso de divisores metálicos aterrados ou cabos com blindagem metálica (F/UTP ou S/FTP).
3. O que é a certificação Tier 1 e Tier 2 em links de fibra óptica?
A certificação Tier 1 (básica) utiliza fontes ópticas e medidores de potência (LSPM) para aferir a atenuação total (perda por inserção) do enlace de fibra em decibéis (dB) e o comprimento. Já a certificação Tier 2 (avançada) adiciona o uso de um OTDR (Optical Time-Domain Reflectometer), que gera uma curva gráfica detalhada do enlace, inspecionando cada fusão, conector e evento ao longo da fibra para localizar perdas pontuais microscópicas.
4. Como reorganizar racks caóticos sem interromper as operações da empresa?
A Nexus TI adota a metodologia de retrofit programado em janelas de manutenção (noturnas ou aos fins de semana). Realizamos previamente um mapeamento porta a porta de todos os circuitos ativos com etiquetas temporárias. Durante a janela, os switches são organizados, patch cords são substituídos por comprimentos exatos padronizados por cores e todos os links são certificados antes do início do expediente do próximo dia útil.
